Unité intérieure et unité extérieure : deux critères de tailles

Unité intérieure

L’unité intérieure va être l’appareil qui va rendre la chaleur dans le logement. Elle va donc chauffer votre maison. Il existe différentes types d’unité intérieure : gainable, compacte, console, etc. La taille variera énormément entre la console et la gainable, par exemple.

Unité extérieure

Le rôle de l’unité extérieure de votre pompe à chaleur est de transférer la chaleur. Elle va aider à convertir l’air extérieur pour diffuser de la chaleur dans le logement. On dit qu’elle capte les calories. Cela est possible grâce à un fluide frigorigène qui circule entre les deux unités. Les unités extérieures peuvent parfois être plus grandes que les unités intérieures, mais souvent cela dépend de la puissance de votre appareil.

N.B. : Tous les types de pompe à chaleur n’ont pas une unité intérieure et extérieure.


Quelle est la taille des différents types de pompes à chaleur ?

Retrouvez ci-dessous différentes dimensions de différents modèles de pompes à chaleur et de différents types de pompes à chaleur. Les modèles et dimensions sont des exemples de modèles Daikin, Bosch, ainsi que Buderus.

N.B. : Chaque marque propose des tailles différentes, il est donc conseillé de vérifier en magasin ou sur le site internet, la dimension du modèle que vous voulez vous procurer.

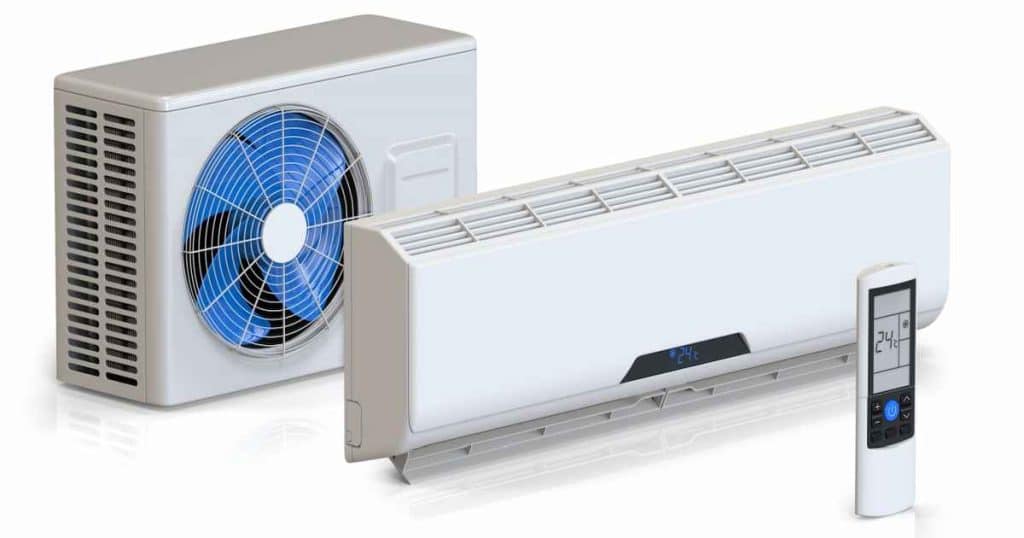

Pompe à chaleur air-air (Daikin)

Unité intérieureUnité extérieure
FTXZ-N : H295 x L798 x P372 mm RXM20-35N9 : H550 x L765 x P285 mm
FTXJ-MW/S : H303 x L998 x P210 mm
FTXM-M : H294 x L811 x P272 mm

Pompe à chaleur air-eau (Daikin)

Unité intérieureUnité extérieure
Basse température :  EHVH-DV :  H1 650 x L595 x P625 mm (180 l) ou H1 850 x L595 x P625 mm Basse température :  ERLQ004-8CAV3 : H735 x L832 x P307 mm
Haute température :  (ETVH-DV) : H1.650 x B595 x D625 mm (180 l) of H1 850 x L595 x P625 mm Haute température :  EPRA014-018DV : H1 003 x L1 270 x P533 mm

Pompe à chaleur eau-eau (Buderus)

Unité intérieureUnité extérieure
DIMPLEX WI 10TU WATER / WATER : H845 x L650 x P665 mmIl n’y a pas d’unité extérieure, car ce sont des puits de forage que l’on va créer.

N.B. : Attention, toutes les maisons ne peuvent installer une pompe à chaleur eau-eau. Certaines conditions sont à respecter.

Pompe à chaleur sol-eau (Bosh)

Unité intérieureUnité extérieure
Compress 7800i LW :  H1180 x L600 x P600 mmCe modèle n’a qu’une unité intérieure, l’on va installer des “câbles” dans votre jardin.

Quel est l’espace nécessaire à prévoir pour l’installation d’une PAC chez soi ?

Tout d’abord, il est nécessaire de savoir que les différentes types de pompes à chaleur ont une surface nécessaire propre au modèle. Retrouvez dans le tableau récapitulatif ci-dessous l’espace nécessaire en fonction du fabricant et de votre type de pompe :

Type de pompe à chaleurEspace nécessaire unité intérieureEspace nécessaire unité extérieure
Pompe à chaleur air-airConsoles murales : les installer à l’ancienne place de vos radiateurs ou demander un modèle encastré.
Splits muraux : soit vous laissez 10cm entre votre plafond et votre installation, soit vous la placez à 2m du sol.
Pour son bon fonctionnement, il est nécessaire de prévoir 1m2 sur une dalle en béton dans votre jardin ou sur votre terrasse.
Pompe à chaleur air-eauSi votre pompe à chaleur air-eau est monobloc il n’y a pas d’unité intérieure. Si elle est split, dans ce cas l’installation est flexible mais ne peut-être installée à plus de 20m de l’unité extérieure. Placez votre unité extérieure le plus loin possible des portes et fenêtres de vos voisins pour éviter toute nuisance sonore. Il est conseillé de la placer sur le mur de votre garage.
Pompe à chaleur eau-eau L’unité intérieure se trouve dans votre garage. Veillez juste à ce qu’un entretien puisse être réalisé correctement. Réalisez les trous de forage à 10m de l’une l’autre afin que le système soit performants. Il est impossible d’installer une pompe à chaleur eau-eau sur des terrains rocailleux, aménagés ou boisés.
Pompe à chaleur sol-eauLa pompe à chaleur sera probablement installée dans votre garage ou cave et transmettra la chaleur dans vos chauffages. Si vous voulez installer une PAC avec un circuit horizontal, il vous faudra creuser jusqu’ 1.5m de profondeur. Par contre, si vous installez un circuit vertical, il faudra forer jusqu’à 100m.

 N.B. : Pour l’installation des unités extérieures il est recommandé de toujours les placer dans un espace à l’abri des intempéries, c’est-à-dire, éviter de le placer vers le Nord et favoriser le Sud.

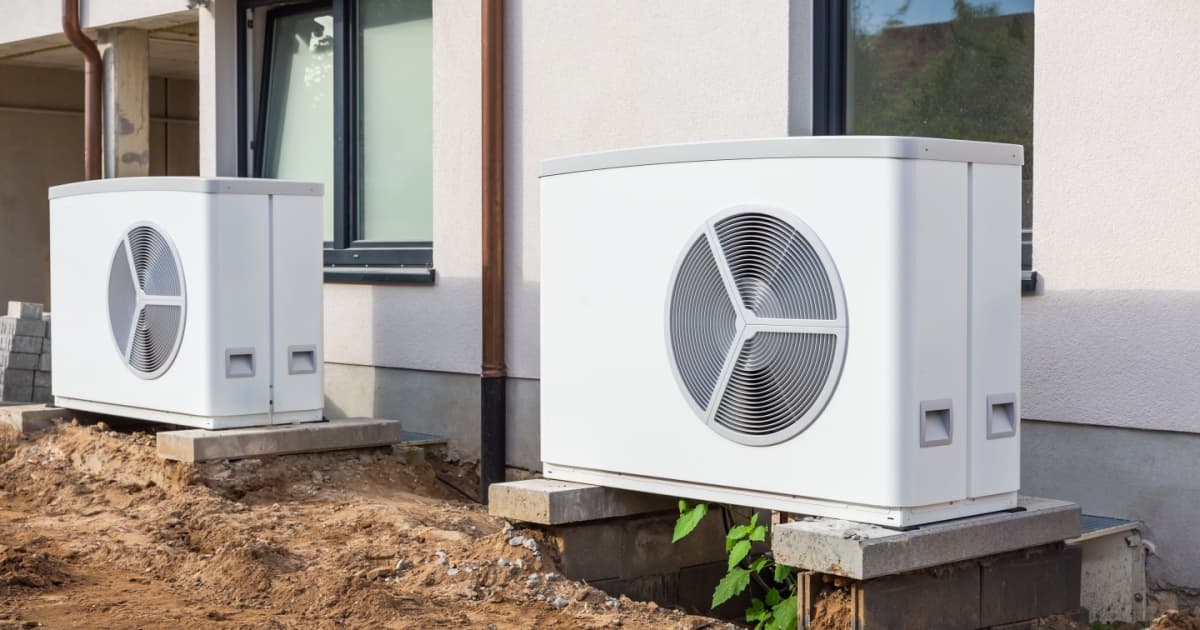

Quelle est la distance entre une pompe à chaleur et un mur ?

L’on recommande de placer la pompe à chaleur à une distance minimale de 30 cm, l’on peut augmenter la distance jusqu’à 60 cm. Toutefois, il est conseillé de toujours bien vérifier les consignes que les fabricants vous donnent.

Il est de toute façon recommandé de faire appel à un professionnel certifié afin qu’il vous guide dans ce processus qui ne peut être mis de côté.

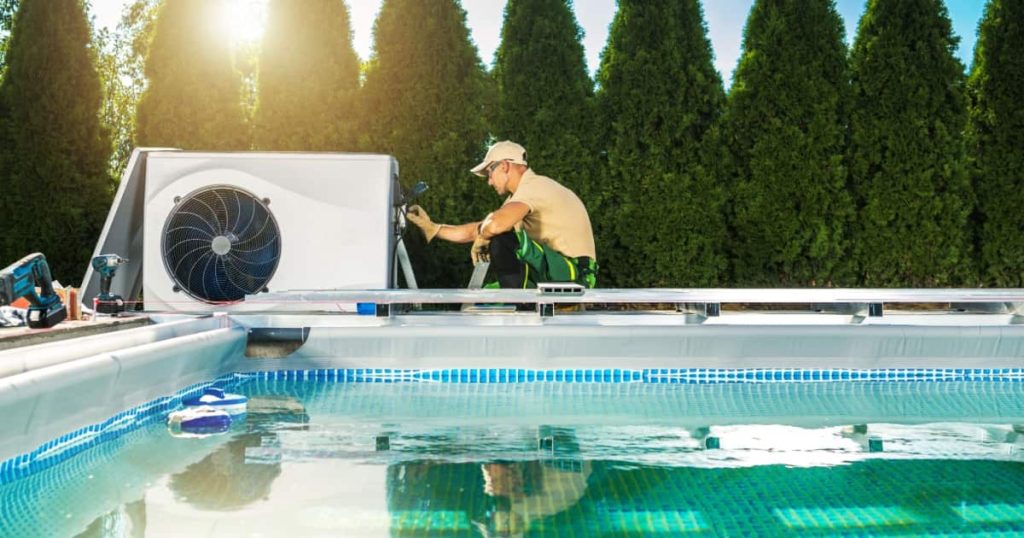

Quelle est la distance entre une pompe à chaleur piscine et une piscine ?


L’on recommande de placer sa pompe à chaleur à minimum 3m de distance et à maximum 7m de la piscine. Cela permettra à la pompe de fournir la chaleur nécessaire et de fonctionner correctement. Il existe également d’autres contraintes de distance à respecter :

  • La pompe à chaleur doit être idéalement à 1m des grilles d’aspiration d’air (min. 30cm).
  • il doit y avoir aucun obstacle minimum 3m après la ventilation de la PAC.
  • Des espaces suffisants doivent être présents pour le personnel de maintenance et d’entretien.

La puissance nécessaire de la PAC [calcul]

La formule suivante vous permettra de calculer la puissance calorifique dont votre foyer aura besoin :

P = V x C x T

: Puissance nécessaire

V : Volume à chauffer, c’est-à-dire la superficie de votre foyer (superficie x hauteur sous plafond)

C : Coefficient de déperdition de l’isolation de votre maison

T : la différence de température entre votre foyer et l’extérieur. Votre zone géographique déterminera votre température (proche de la mer, altitude, climat pluvieux, etc.)

Voici différents facteurs qui vont faire varier la puissance :

  • La zone géographique : si votre foyer se situe dans une zone froide,  tempérée ou chaude, cela fera varier votre puissance.
  • La surface à chauffer et l’aménagement de ce dernier : au plus votre surface est grande au plus la puissance sera conséquente. Mais, par exemple, si vous vivez dans une maison mitoyenne, la puissance pourra être réduite.
  • L’isolation : tout bon professionnel vous parlera de l’isolation de votre maison avant d’installer une pompe à chaleur. En effet, le rendement de votre pompe sera meilleur si votre foyer est isolé correctement. Evitez les déperditions d’énergie en isolant votre maison au préalable.
  • Les émetteurs de chaleur : en fonction de votre système de chauffage, la puissance attendue sera différente. Les chauffages au sol et ceux à basse température demande une puissance moins grande contrairement aux radiateurs compacts.
  • La température ambiante désirée : en fonction de vos préférences il faudra varier la puissance.
  • Le nombre d’habitant : au plus votre nombre est élevé au plus il faudra agir en conséquence, car si elle réalise également la production d’eau chaude, vous devrez faire attention.
